Barras colectoras de tubos de cobre: ​​¿Cómo está redefiniendo la eficiencia de la infraestructura energética el 'revolucionario silencioso' en la transmisión de energía?

Subtítulo: Mientras que las barras colectoras rectangulares tradicionales ocupan un espacio significativo y exhiben pérdidas notables en subestaciones de voltaje ultra alto, una barra colectora de tubo de cobre hueco, con una reducción del 40 % en la resistencia de CA y una mejora del 60 % en la eficiencia de disipación de calor, se está convirtiendo silenciosamente en un impulsor clave de la transición energética global. ¿Por qué este producto de nicho, que representa sólo el 3% de la demanda total de tubos de cobre, logra una tasa de crecimiento anual del 200% en el nuevo sector energético?

Cambio de paradigma tecnológico: de la "conducción sólida" a la "transmisión de potencia tridimensional"

En 2025, las mejoras en la infraestructura energética global están impulsando un crecimiento explosivo en el mundo. tubo de cobre mercado de barras colectoras. Aunque esta categoría representa sólo entre el 2% y el 3% de la demanda total de tubos de cobre, su aplicación en subestaciones de voltaje ultra alto, centros de datos y centrales eléctricas de nueva energía está creciendo a un ritmo de más del 200% anual. En comparación con las barras colectoras rectangulares tradicionales, la competitividad central de barras colectoras de tubo de cobre radica en las ventajas físicas de su estructura tubular hueca: expande el área de la superficie del conductor entre 3 y 5 veces, garantiza que la corriente se distribuya uniformemente a lo largo de la pared del tubo, reduce el coeficiente de efecto superficial por debajo de 0,8 y reduce la resistencia de CA en un 40 % en comparación con las barras colectoras rectangulares de la misma área de sección transversal.

Esta revolución estructural aborda directamente los puntos débiles de la transmisión de corriente ultraalta. En una aparamenta aislada en gas (GIS) de 750 kV, una barra colectora de tubo de cobre de Φ100 × 5 mm puede transportar una corriente de 4000 A, con una densidad de corriente de solo 2,68 A/mm². Por el contrario, las barras colectoras rectangulares equivalentes requieren múltiples capas apiladas , lo que llevó a un aumento de las pérdidas de más del 30%. Más importante aún, la resistencia mecánica de las barras colectoras de tubos de cobre es cuatro veces mayor que la de las barras colectoras rectangulares. Bajo un impacto de corriente de cortocircuito de 50 kA, la luz suspendida alcanza los 9 metros y la luz soportada se extiende hasta los 13 metros, lo que reduce significativamente la necesidad de estructuras de acero de la subestación.

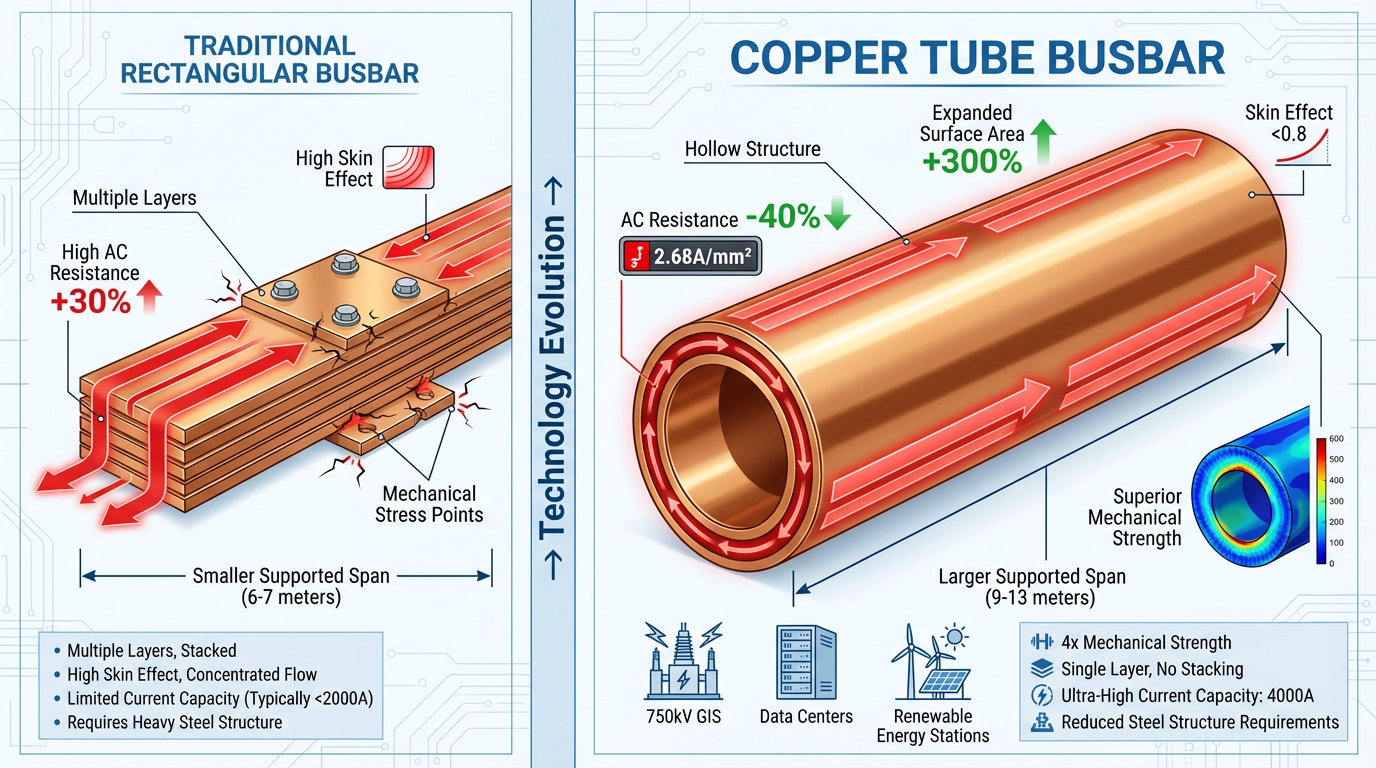

(Esta imagen fue generada por IA).

Tabla: Comparación de rendimiento de barras colectoras de tubos de cobre frente a barras colectoras rectangulares tradicionales (2025)

Expansión del escenario de aplicación: de la energía tradicional a los nuevos límites energéticos

El valor de las barras colectoras de tubos de cobre se está redefiniendo en el nuevo sector energético. In corriente continua de voltaje ultra alto (HVDC), la sustitución de los cables tradicionales por barras colectoras de tubos de cobre totalmente aisladas en estaciones convertidoras de ±800 kV reduce las pérdidas del sistema en un 18 % y los costes operativos anuales en 4 millones de yuanes. Esta ventaja es particularmente pronunciada en la transmisión a larga distancia: para distancias superiores a 100 kilómetros, la ventaja de resistencia de las barras colectoras de tubos de cobre puede reducir el costo total del ciclo de vida en más de un 25%.

Están surgiendo aplicaciones aún más revolucionarias en las nuevas centrales eléctricas. En la estación de refuerzo de 330 kV en la base de energía eólica Gansu Jiuquan, las barras colectoras de tubos de cobre funcionan de manera estable en condiciones de frío extremo de -40 °C. Su revestimiento resistente a los rayos UV extiende la vida útil en exteriores a 30 años, superando con creces el ciclo de 15 años de los cables tradicionales. En las centrales fotovoltaicas, el diseño modular de las barras colectoras de tubos de cobre aumenta la eficiencia de la instalación en un 50%, lo que las hace especialmente adecuadas para proyectos de energía distribuida de rápido despliegue.

El transporte ferroviario es otra área de crecimiento. Después de que la Línea 14 del Metro de Shanghai adoptara barras colectoras de tubos de cobre de Φ120×8 mm, la eficiencia de los convertidores de tracción aumentó al 98,5% y el consumo de energía del tren disminuyó en un 7%. Su resistencia a las vibraciones reduce las tasas de falla de contacto en un 90 %, mejorando significativamente la confiabilidad operativa. La expansión de estos escenarios de aplicación eleva las barras colectoras de tubos de cobre de meros materiales conductores a determinantes centrales de la eficiencia energética del sistema.

Innovación material: avances sostenibles desde el "consumo de recursos" hasta la "reducción y eficiencia"

Ante el desafío de la escasez de recursos de cobre, la industria logra "reducir el cobre y mejorar la eficiencia" a través de la innovación estructural. El uso de un tubo de cobre de Φ28×3 mm para reemplazar una varilla de cobre sólida de 20 mm reduce el uso de cobre en un 33 % bajo un requisito de transporte de corriente de 630 A, al tiempo que se mantiene la estabilidad térmica. Una barra colectora de tubo de cobre con espesor de pared gradiente desarrollada por una empresa reduce aún más el consumo de material a través de un diseño central de pared delgada, lo que reduce el consumo de cobre en un 22 % y los costos en un 15 % en condiciones de 10 kV/3150 A.

Las tecnologías de fabricación ecológica también están acelerando su aplicación. El sistema de refrigeración por agua de circuito cerrado de Jiangxi Naile Copper reduce el consumo de agua en el proceso de producción de barras colectoras de tubos de cobre de 28 metros cúbicos por tonelada a 16 metros cúbicos por tonelada, una reducción del 43%. Mientras tanto, Guangdong Longfeng Precision Copper Tube utiliza la tecnología de Internet industrial 5G para construir una fábrica de gemelos digitales, optimizando el consumo de energía en tiempo real y reduciendo el consumo integral de energía por unidad de producto en un 30 %. Estas innovaciones no sólo reducen los costos de producción sino que también ayudan a que los productos califiquen para exenciones bajo el Mecanismo de Ajuste de Carbono en Frontera (CBAM) de la UE, mejorando la competitividad internacional.

Actualización inteligente: evolución funcional de "conducción pasiva" a "gestión activa"

Las innovaciones más punteras se están produciendo en el campo de la inteligencia. Las barras colectoras de tubos de cobre inteligentes integradas con sensores de fibra óptica pueden monitorear la temperatura, el estrés y las descargas parciales en tiempo real. Después de implementarse en una empresa siderúrgica, lograron una tasa de precisión del 92 % en la predicción de fallas de equipos y redujeron el tiempo de inactividad no planificado en un 65 %. Esta transformación inteligente hace que las barras colectoras de tubos de cobre dejen de ser componentes conductores pasivos y se conviertan en nodos activos de gestión de energía.

La tecnología de gemelos digitales amplifica aún más este valor. Al construir modelos virtuales de barras colectoras de tubos de cobre y simular su rendimiento en diferentes condiciones operativas, las empresas pueden proporcionar alertas tempranas sobre posibles fallas. En un proyecto de centro de datos, este mantenimiento predictivo redujo los costos operativos en un 40 % y aumentó la confiabilidad del sistema al 99,999 %. Con la introducción de algoritmos de IA, las barras colectoras de tubos de cobre inteligentes pueden incluso ajustar automáticamente los parámetros operativos para optimizar la distribución de eficiencia energética de todo el sistema eléctrico.

Tendencias futuras: nuevas fronteras en tecnología superconductora e integración de sistemas

La tecnología de barras colectoras de tubos de cobre de próxima generación está avanzando hacia avances superconductores. La barra colectora compuesta de cobre y superconductor desarrollada por el Instituto Alemán Max Planck logra una transmisión de energía de resistencia cero a -196 °C en nitrógeno líquido, lo que aumenta cinco veces la densidad de corriente. Aunque costoso, muestra potencial de aplicación en escenarios específicos de alto valor. Una innovación más práctica es el material compuesto de carburo de silicio y aluminio, que tiene 1,5 veces la conductividad térmica del cobre y sólo un tercio de su peso, y que ya se está probando en algunas nuevas aplicaciones energéticas.

La integración del sistema es otra dirección clave. El departamento de energía de Tesla desarrolló una barra colectora integrada de "conducción de enfriamiento" que combina funciones de disipación de calor y transmisión de energía, reduciendo el volumen de pilas de sobrealimentación de vehículos eléctricos en un 40 % y aumentando la eficiencia de carga en un 30 %. Esta integración multifuncional representa la dirección futura de las barras colectoras de tubos de cobre: ​​ya no son componentes conductores de una sola función, sino portadores centrales de soluciones energéticas integrales.

La revolución energética de la infraestructura silenciosa

El ascenso de barras colectoras de tubo de cobre representa una revolución silenciosa en el sector de infraestructura energética: mientras la atención de la industria se centra en tecnologías estrella como la fotovoltaica y la energía eólica, este nicho aparentemente tradicional está elevando silenciosamente la base de eficiencia de todo el sistema energético a través de la ciencia de materiales y la innovación estructural. Durante los próximos cinco años, a medida que se acelere la transición energética global, el mercado de barras colectoras de tubos de cobre mantendrá una tasa de crecimiento anual de más del 25%, convirtiéndose en el punto de crecimiento de ganancias más prometedor en la industria de los tubos de cobre.

Para las empresas, la clave de la competencia ya no reside únicamente en el control de costos sino en la capacidad de proporcionar soluciones de sistemas, integrando innovación material , gestión inteligente , y escenarios de aplicación profundamente para ofrecer soluciones integrales de mejora de la eficiencia energética. Como afirmó un experto de la industria: "Los futuros ganadores no serán las empresas que venden tubos de cobre, sino las empresas que venden 'eficiencia'".
