La guía definitiva sobre tubos capilares de cobre: todo lo que necesita saber

El coazón de la refrigeración de precisión

En el mundo de la climatización, la refrigeración y la instrumentación de precisión, el éxito suele medirse en milímetros. En el centro de estos complejos sistemas se encuentra un componente pequeño pero poderoso: el tubo capilar de cobre .

¿Qué es un tubo capilar de cobre?

Un tubo capilar de cobre es un tubo de diámetro estrecho y de alta precisión caracterizado po un diámetro interno (ID) extremadamente pequeño. A diferencia de las tuberías de cobre estándar utilizadas en plomería, estos tubos están diseñados con una rigurosa precisión dimensional. Por lo general, está hecho de cobre desoxidado con fósforo de alta calidad (como C12200 or TP2 ), están diseñados para manejar entornos de alta presión manteniendo caudales constantes.

La función principal: aceleración y control

La función principal de un tubo capilar de cobre es actuar como dispositivo de estrangulamiento . En un ciclo de refrigeración, sirve como puente crítico entre el lado de alta presión (condensador) y el lado de baja presión (evaporador). Al crear una resistencia calculada al flujo de refrigerante, se provoca una caída de presión precisa que permite que el líquido se expya y se enfríe.

Más allá de la refrigeración, estos tubos también son indispensables para transmisión de presión . Su capacidad para transmitir presión de fluido o gas con un desplazamiento de volumen mínimo los convierte en el estándar de oro para manómetros industriales y termómetros de detección remota.

Qué cubre esta guía

Seleccionar el tubo capilar incorrecto puede provocar ineficiencia del sistema, fallas del compresor o lecturas inexactas. Para ayudarle a tomar una decisión informada, este artículo proporciona información detallada sobre:

• Especificaciones técnicas: Comprender las tolerancias y los grados de materiales.
• Ciencia de los materiales: Por qué el cobre sigue siendo la mejor opción para estos componentes.
• Aplicaciones globales: Desde refrigeradores domésticos hasta dispositivos médicos avanzados.
• Criterios de selección: Factores clave a considerar al buscar proveedores para su próximo proyecto.

Características clave de los tubos capilares de cobre de alta calidad

No todos los tubos capilares son iguales. Para los sistemas de alto rendimiento, la calidad del tubo se define por tres pilares: pureza del material, precisión dimensional y limpieza interna.

Superioridad del material: ¿Por qué cobre C12200 (TP2)?

El estándar de la industria para tubos capilares es Cobre desoxidado con fósforo (DHP) , comúnmente conocido como C12200 or TP2 . Este grado específico se elige por varias razones:

• Conductividad térmica: El cobre ofrece excelentes propiedades de transferencia de calor, lo cual es vital para sistemas donde se requiere estabilización de temperatura.
• Resistencia a la corrosión: Es altamente resistente a la corrosión atmosférica y a las reacciones químicas comunes en ambientes refrigerantes.
• Formabilidad y ductilidad: A pesar de su pequeño tamaño, C12200 se puede doblar, abocardar o enrollar fácilmente sin agrietarse, lo que permite una instalación flexible en espacios reducidos.

El papel fundamental de la precisión de la identificación (tolerancia)

En un tubo capilar, el Diámetro interno (DI) es la dimensión más importante. Incluso una variación microscópica en el DI puede provocar cambios significativos en la resistencia al flujo.

• Control de flujo: El caudal de un fluido es proporcional a la cuarta potencia del radio. Esto significa que una pequeña desviación en el diámetro da como resultado un cambio masivo en la caída de presión.
• Tolerancias estrictas: La fabricación de alta calidad garantiza tolerancias tan estrictas como. Este nivel de precisión garantiza que cada unidad de su línea de producción funcione de manera idéntica, eliminando la necesidad de una recalibración constante del sistema.

Limpieza de superficies internas: el factor de calidad "silencioso"

Una de las causas más comunes de falla del sistema de refrigeración es una "obstrucción capilar". Los tubos de alta calidad deben someterse a procesos de limpieza especializados para garantizar que la pared interior esté libre de:

• Aceites residuales: Los lubricantes del proceso de trefilado deben eliminarse por completo para evitar reacciones con los refrigerantes modernos.
• Humedad: El agua dentro de un tubo puede congelarse en el punto de expansión, creando un tapón de hielo que detiene el flujo por completo.
• Escamas de óxido: Cualquier partícula suelta o sarro puede migrar a través del sistema, dañando el compresor u obstruyendo los filtros finos.

Nota profesional: Los principales fabricantes utilizan recocido brillante en una atmósfera controlada para garantizar que el interior permanezca brillante, suave y libre de oxidación sin necesidad de decapado químico agresivo.

Especificaciones técnicas y estándares de fabricación

Para garantizar la compatibilidad y confiabilidad, los tubos capilares de cobre deben cumplir estrictos estándares geométricos y metalúrgicos. Ya sea que esté diseñando un congelador doméstico compacto o un sensor industrial complejo, comprender estas especificaciones es clave.

Rangos de tamaño comunes y personalización

Si bien a menudo se requieren dimensiones personalizadas para necesidades de ingeniería específicas, la industria generalmente sigue un rango estandarizado para tubos capilares:

• Diámetro interno (DI): Normalmente oscila entre 0,50 mm a 2,00 mm .
• Diámetro exterior (OD): Generalmente cae entre 1,50 mm a 5,00 mm .
• Grosor de la pared: Diseñado con precisión para manejar presiones de explosión específicas, que a menudo van desde 0,40 mm a 1,00 mm .
• Factor de forma: Disponible en longitudes rectas (para instrumentación) o bobinas grandes (para producción de HVAC de gran volumen), con longitudes que van desde unos pocos centímetros hasta varios cientos de metros.

Estándares de fabricación globales

El cumplimiento de las normas internacionales garantiza que las propiedades mecánicas y la composición química del cobre sean consistentes. Los estándares más reconocidos incluyen:

• ASTM B360: La especificación estándar para tubos capilares de cobre trefilado para aplicaciones restrictivas.
• EN 12450: El estándar europeo para tubos capilares de cobre redondos sin costura.
• JIS H3300: El estándar industrial japonés para tubos y tuberías sin costura de cobre y aleaciones de cobre.

Comprensión del temperamento (dureza del material)

El "Temperamentoamento" del cobre se refiere a su dureza y flexibilidad, la cual se determina durante el proceso de recocido. Elegir el temperamento adecuado es vital para su proceso de montaje:

Puntos de referencia de pruebas de calidad

Más allá de las dimensiones, los tubos de alta especificación se someten a varias pruebas para garantizar el rendimiento:

1. Prueba de expansión: Garantizar que el tubo se pueda abocardar o expandir sin agrietarse.
2. Prueba de corrientes de Foucault (ECT): Una prueba no destructiva para detectar grietas microscópicas o defectos en la pared del tubo.
3. Pruebas de flujo: Medir el caudal de aire o líquido a una presión específica para verificar la capacidad del "restrictor".

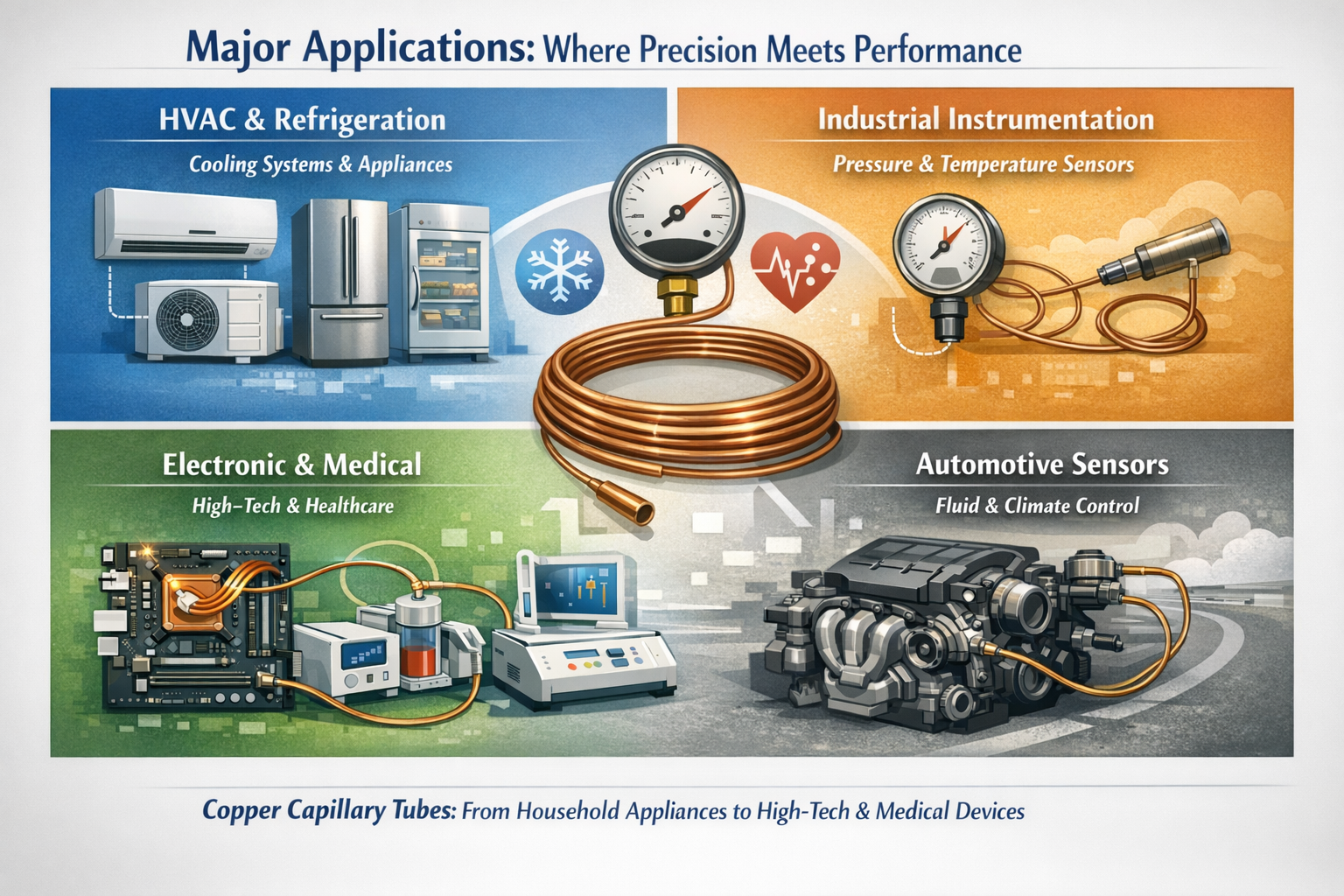

Aplicaciones principales: donde la precisión se une al rendimiento

Debido a su capacidad para controlar el flujo de fluidos con extrema precisión, los tubos capilares de cobre se encuentran en todo, desde electrodomésticos hasta equipos médicos que salvan vidas.

HVAC y refrigeración: lo esencial en refrigeración

El uso más común de los tubos capilares de cobre es en la industria HVAC (calefacción, ventilación y aire acondicionado). Actúa como principal dispositivo dosificador en sistemas de refrigeración de pequeña y mediana escala.

• Electrodomésticos: Todos los refrigeradores, congeladores y enfriadores de agua domésticos dependen de un tubo capilar para regular el flujo de refrigerante.
• Aire Acondicionado: Se utiliza en unidades de ventana y aires acondicionados de sistema dividido para gestionar la expansión del refrigerante.
• Almacenamiento en frío comercial: Se utiliza en vitrinas y cámaras frigoríficas pequeñas para un mantenimiento constante de la temperatura.

Instrumentación Industrial: Transmisión y Sensación

En entornos industriales, el tubo capilar no se trata sólo de flujo, sino de información.

• Manómetros: El tubo actúa como un conector que transmite presión desde la fuente al mecanismo del manómetro. Su pequeño volumen asegura que la lectura sea precisa sin perder una cantidad significativa de líquido.
• Sensores de temperatura: Los termómetros de bulbo remoto utilizan tubos capilares para conectar un bulbo sensor de temperatura a un dial de visualización. La expansión del líquido o gas dentro del tubo proporciona un movimiento mecánico para indicar la temperatura.
• Control de nivel: Utilizado en sistemas especializados de medición de nivel hidrostático.

Electrónica y medicina: la vanguardia de la innovación

A medida que la tecnología se reduce, crece la necesidad de gestionar el calor y los fluidos microscópicos.

• Tubos de calor electrónicos: En computadoras de alta gama y electrónica aeroespacial, se utilizan estructuras capilares de cobre dentro de "tubos de calor" para disipar el calor de los procesadores mediante enfriamiento por cambio de fase.
• Equipo médico: Estos tubos son esenciales para la administración precisa de gases o líquidos en herramientas de análisis de laboratorio y ciertos dispositivos quirúrgicos.
• Sensores automotrices: Se utiliza en varias líneas hidráulicas y de detección dentro de los sistemas de gestión del motor y control del clima del vehículo.

(Esta imagen fue generada por IA).

Guía de selección: ¿Cómo elegir el tubo adecuado?

Elegir el tubo capilar de cobre correcto es un acto de equilibrio entre la física y el medio ambiente. Seleccionar un tubo que sea ligeramente demasiado largo o que tenga un diámetro interno (DI) ligeramente demasiado estrecho puede reducir drásticamente la eficiencia del sistema.

Comprensión de la física: flujo y caída de presión

El rendimiento de un tubo capilar está determinado por la resistencia que proporciona. Esta resistencia es el resultado de dos factores principales: Diámetro interno and Longitud .

• La regla del diámetro: La caída de presión es extremadamente sensible al ID. Incluso una diferencia de 0,1 mm puede cambiar la capacidad de flujo hasta en un 25-30%.
• La regla de la longitud: Si el DI es fijo, aumentar la longitud del tubo aumenta la resistencia y disminuye el flujo. Por el contrario, acortar el tubo aumenta el flujo.
• La relación: Los diseñadores suelen utilizar la ecuación de Poiseuille o los diagramas de flujo proporcionados por el fabricante para calcular la combinación exacta de longitud e ID necesaria para una capacidad de enfriamiento específica de BTU/vatios.

Consideraciones ambientales y mecánicas

Más allá de los caudales, debe considerar las condiciones del "mundo real" en las que funcionará el tubo:

• Presión de trabajo: Asegúrese de que el espesor de la pared sea suficiente para el tipo de refrigerante. Por ejemplo, los sistemas que utilizan R410A requieren tubos que puedan soportar presiones operativas más altas que los sistemas R22 más antiguos.
• Vibración y fatiga: En compresores o aplicaciones automotrices, la vibración es constante. Para estos entornos, a menudo se prefieren los templados "semi-duros" o "duros" para evitar el endurecimiento por trabajo y el posterior agrietamiento.
• Temperatura de funcionamiento: El calor o el frío extremos pueden afectar la expansión del metal. Se prefiere el cobre de alta pureza (C12200) por su estabilidad en un amplio rango de temperaturas.

Selección de proveedores: cómo verificar la calidad

Cuando compre productos de un fabricante, no se limite a confiar en su palabra. Un proveedor profesional debe proporcionar un Certificado de prueba de fábrica (MTC) que incluye:

1. Composición química: Confirmación de la pureza del cobre (p. ej., Cu 99,9 %).
2. Propiedades mecánicas: Resistencia a la tracción, alargamiento y dureza (Temperamento).
3. Informe de limpieza: Datos cuantitativos sobre los mg/m² de residuo interno.
4. Verificación de tolerancia: Confirmación de que el ID y el OD cumplen con los estándares de precisión acordados.

Consejo profesional: Pregunte siempre si el proveedor realiza una "Purga de Nitrógeno" durante el proceso de recocido. Esto garantiza que el interior del tubo permanezca libre de incrustaciones de óxido negro, que es el enemigo número uno de los compresores de refrigeración.

Fabricación de precisión en Zhejiang Jingliang Copper-Tube Products

Al adquirir componentes para industrias de alto riesgo, la herencia y la infraestructura del fabricante son tan importantes como el producto en sí. Productos Co., Ltd del tubo de cobre de Zhejiang Jingliang , fundada en 1994, aporta más de tres décadas de experiencia especializada en la producción de tubos capilares de cobre de alta precisión.

Una cadena industrial integral

Ubicada en la ciudad de Tangpu, la famosa “casa de los tubos de cobre” del este de China, Jingliang opera una cadena industrial completa e integrada verticalmente. Nuestro Instalaciones de 20.000 metros cuadrados integra cada etapa crítica de la producción:

• Fundición y Extrusión: Garantizando la pureza de la materia prima de nuestro cobre desde el primer momento.
• Dibujo y laminado de precisión: Utilizando tecnología de procesamiento avanzada para lograr las tolerancias de DI microscópicas necesarias para el rendimiento capilar.
• Recocido brillante: Nuestro recocido en atmósfera controlada garantiza que los tubos permanezcan libres de oxidación y alcancen el "temperamento" exacto (blando, semiduro o duro) que nuestros clientes requieren.

Fabricación inteligente y control de calidad

Como una de las "diez principales empresas de tubos de cobre", hemos hecho la transición hacia Fabricación inteligente . Solo en 2022, nuestra producción anual superó 7.500 toneladas , con un valor de producción de 450 millones de yuanes. Esta escala nos permite servir como proveedor preferente para numerosos grupos cotizados y clientes internacionales.

Nuestro protocolo de garantía de calidad es inflexible:

• Prueba de corrientes de Foucault (ECT): Cada tubo se escanea en busca de defectos internos y superficiales microscópicos.
• Pruebas de flujo de precisión: Garantizar que cada lote cumpla con los requisitos de regulación específicos de sus sistemas de instrumentación o HVAC.
• Limpieza Interna: Nuestros procesos especializados de dibujo y limpieza garantizan que las paredes internas estén libres de aceite, humedad y sarro, lo cual es esencial para prevenir obstrucciones en el sistema.
