La guía definitiva para los tubos de cobre TP2: propiedades, aplicaciones y estándares de la industria

Parte 1: Introducción a los tubos de cobre TP2

1.1 Definición de cobre TP2: el estándar de la industria

TP2 Cobre Es un cobre desoxidado con fósfoo con un alto contenido de fósfoo residual. En el ámbito de la metalurgia, está clasificado según la norma china. GB/T 1527 , que es funcionalmente equivalente al internacionalmente reconocido ASTM C12200 (Cu-DHP) .

La “P” en TP2 significa fósforo , que se agrega durante el proceso de fundición para eliminar el oxígeno. Al "desoxidar" el cobre, los fabricantes crean un material que es significativamente más confiable para aplicaciones industriales que el cobre puro estándar, particularmente cuyo se trata de calor y soldadura.

1.2 La importancia: por qué es importante el cobre desoxidado

La importancia principal del cobre TP2 radica en su soldabilidad . El cobre tradicional de “alquitrán duro” (como el T2) contiene trazas de oxígeno. Cuando el T2 se calienta o se suelda en una atmósfera rica en hidrógeno, sufre una “fragilización por hidrógeno”, lo que provoca grietas microscópicas y fallas estructurales.

TP2 resuelve este problema. Debido a que el fósforo ya se ha unido y eliminado el oxígeno, los tubos de cobre TP2 se pueden soldar de forma segura, asegurando uniones a prueba de fugas. Esto lo convierte en el "estándar de oro" para sistemas que deben contener gases o líquidos a alta presión durante décadas.

1.3 TP2 vs. TP1: una breve comparación

Si bien ambos están desoxidados con fósforo, la elección entre ellos a menudo se reduce a una compensación entre conductividad térmica/eléctrica and uniendo confiabilidad :

• TP1 (Bajo Fósforo): Contiene menos fósforo (0,005% a 0,012%). Ofrece una mayor conductividad pero es ligeramente más sensible durante procesos de soldadura complejos.
• TP2 (alto fósforo): Contiene más fósforo (0,013% a 0,050%). Es la opción preferida para el Industrias de climatización y refrigeración. porque su rendimiento superior de soldadura compensa la ligera disminución de la conductividad.

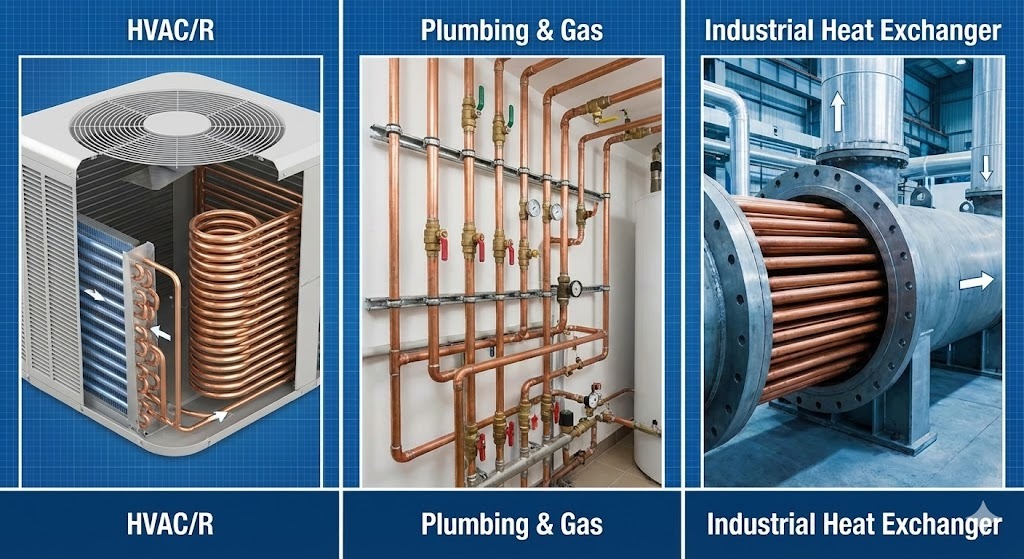

1.4 Usos e industrias comunes

Los tubos de cobre TP2 son el “sistema circulatorio” de las infraestructuras modernas. Debido a su combinación única de resistencia a la corrosión y eficiencia térmica, son indispensables en:

• HVAC/R (Calefacción, Ventilación, Aire Acondicionado y Refrigeración): Se utiliza para líneas de refrigerante y serpentines de evaporador/condensador.
• Plomería y Gas: Transporte seguro de agua potable y gases medicinales.
• Potencia y energía: Intercambiadores de calor en centrales eléctricas y sistemas de refrigeración para hardware de energías renovables.
• Automotriz: Cada vez más utilizado en los sistemas de gestión térmica de las baterías de vehículos eléctricos (EV).

Parte 2: Estándares y Especificaciones

Al comprar o especificar tubos de cobre TP2, es vital utilizar la nomenclatura internacional correcta para garantizar la calidad.

2.1 Estándares industriales comunes

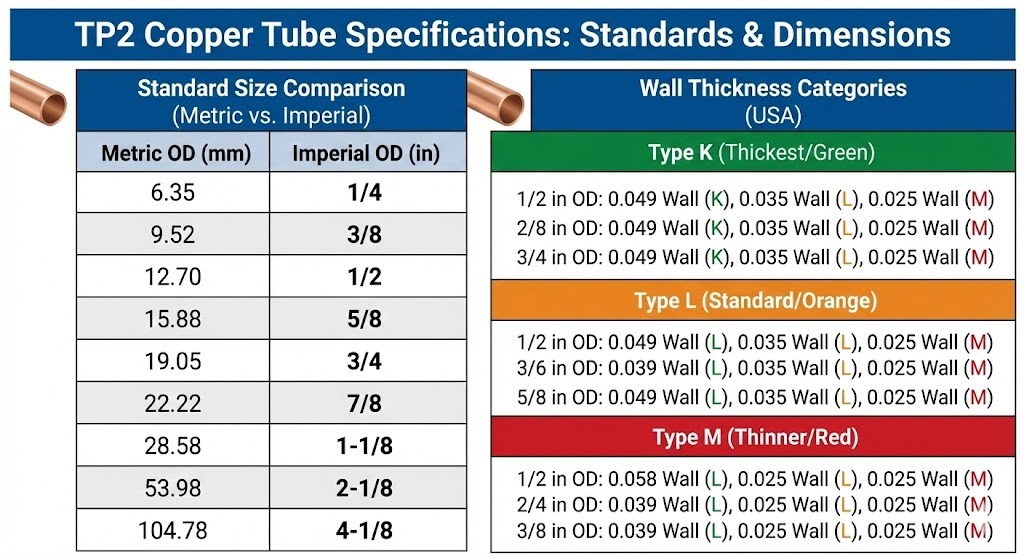

2.2 Especificaciones dimensionales

Los tubos TP2 están disponibles en una amplia gama de tamaños, pero generalmente se clasifican por:

• Diámetro exterior (OD): Normalmente oscila entre 2 mm y más de 200 mm.
• Grosor de la pared: Desde “Ultrafino” (0,2 mm) hasta “Heavy-wall” (5 mm para uso industrial de alta presión).
• Tolerancias: Los tubos de precisión suelen tener una tolerancia de diámetro de /- 0,02 mm para garantizar ajustes herméticos con acoplamientos mecánicos.

Parte 3: Composición química y propiedades físicas.

3.1 Composición química: el papel del fósforo

El rendimiento del cobre TP2 viene dictado por su alta pureza y el control preciso del fósforo. Según especificaciones estándar (como GB/T 5231 or ASTM C12200 ), la composición está estrictamente regulada:

¿Por qué el rango 0,013% - 0,050%?
Si el fósforo está por debajo del 0,013%, la desoxidación puede ser incompleta, lo que corre el riesgo de que las juntas se vuelvan quebradizas durante la soldadura. Si supera el 0,050%, la conductividad térmica y eléctrica cae significativamente, reduciendo la eficiencia de los intercambiadores de calor.

3.2 Propiedades físicas y mecánicas

Los tubos de cobre TP2 son apreciados por su resistencia “blanda”: son lo suficientemente fuertes como para soportar altas presiones pero lo suficientemente dúctiles como para doblarlos en bobinas complejas sin agrietarse.

A. Resistencia a la tracción y límite elástico

La resistencia a la tracción depende del “temperamento” (dureza) del tubo:

• Blando (Recocido, M): >= 195 MPa. Altamente flexible, ideal para doblar manualmente y enrollar apretadas.
• Difícil (H): >= 295 MPa. Rígido y resistente, utilizado para tramos rectos de tuberías en plomería y líneas industriales.
• Límite elástico: Normalmente oscila entre 60 y 150 MPa, según el temperamento.

B. Elongación

Esto mide la capacidad del material para estirarse antes de romperse. El cobre TP2 normalmente tiene una tasa de alargamiento de >= 35% - 40% (en estado recocido). Esta alta ductilidad es lo que permite expandir, abocardar o estampar el tubo sin fracturarse.

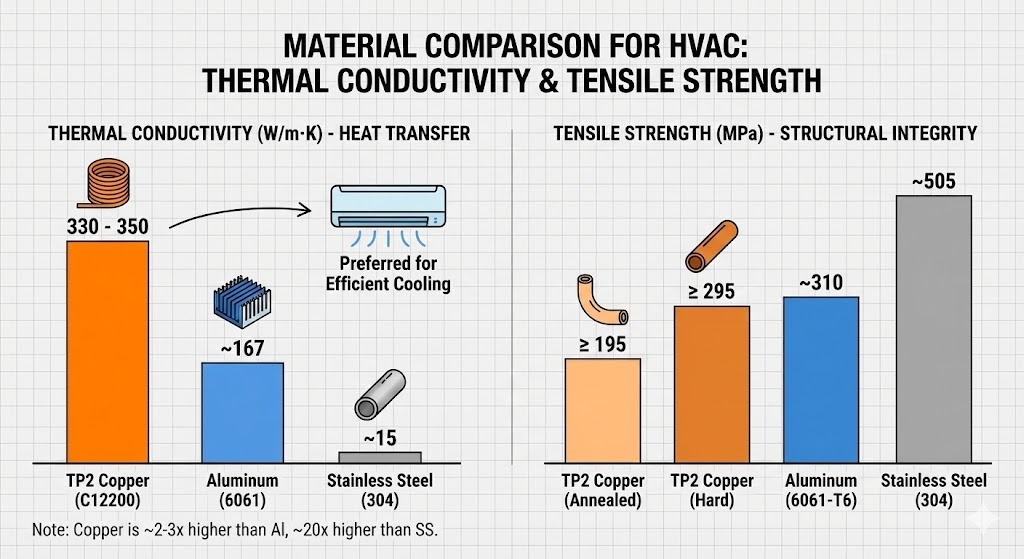

C. Conductividad térmica

Si bien la adición de fósforo reduce la conductividad en comparación con el cobre puro, el TP2 sigue siendo líder entre los metales:

• Conductividad térmica: Aproximadamente 330 - 350 W/(m·K) a 20°C.
• Nota: Esto es aproximadamente 2-3 veces mayor que el aluminio y 20 veces mayor que el acero inoxidable, por lo que es el material preferido para los evaporadores de aire acondicionado.

D. Conductividad eléctrica

• Conductividad eléctrica: >= 70% - 80% IACS (Estándar Internacional de Cobre Recocido).
• Si bien es inferior al 100% IACS del cobre libre de oxígeno (C10200), es más que suficiente para aplicaciones de conexión a tierra y sincronización térmica donde también se requiere soldadura.

3.3 Tabla resumen de constantes físicas

Parte 4: Proceso de fabricación de tubos de cobre TP2

La producción de tubos de cobre TP2 es un viaje desde la fundición a alta temperatura hasta el trabajo en frío de alta precisión. La mayoría de los tubos TP2 premium se producen como tubos sin costura , lo que elimina el riesgo de fallo de la costura de soldadura.

4.1 Flujo de producción paso a paso

1. Fusión y fundición (fase de desoxidación):
   El cobre catódico de alta pureza se funde en un horno de inducción. Durante esta etapa, se agrega fósforo al baño fundido. Este es el momento crítico donde se elimina el oxígeno, transformando el lote en cobre TP2. Luego, el metal fundido se transforma en palanquillas cilíndricas sólidas.
2. Extrusión (trabajo en caliente):
   El tocho de cobre se calienta y se fuerza a pasar a través de un troquel bajo una presión masiva para crear una capa hueca de paredes gruesas. Este “trabajo en caliente” rompe la estructura del grano fundido, haciendo que el metal sea más resistente y uniforme.
3. Estirado y laminado en frío:
   Para lograr el diámetro y el espesor de pared finales, el tubo pasa por múltiples etapas de Dibujo en frío or Laminado en frío (Peregrino). El tubo se pasa a través de troqueles cada vez más pequeños. Este proceso aumenta la resistencia del metal mediante el "endurecimiento por trabajo".
4. Recocido brillante:
   El estirado en frío hace que el cobre sea duro y quebradizo. Para restaurar la ductilidad requerida para doblar y abocardar (especialmente para templados "blandos" o "semiduros"), los tubos se calientan en un horno de atmósfera controlada (generalmente nitrógeno o hidrógeno) para evitar la oxidación. Esto da como resultado una superficie limpia y "brillante".
5. Acabado y Limpieza:
   Los tubos se cortan a medida o se enrollan. Para aplicaciones HVAC, el interior debe estar limpio quirúrgicamente, ya que cualquier aceite o polvo residual podría dañar el compresor.

4.2 Medidas de control de calidad

Para garantizar que los tubos TP2 cumplan con estándares internacionales como ASTM B280 , los fabricantes emplean pruebas rigurosas:

• Prueba de corrientes de Foucault: Una prueba no destructiva que utiliza campos electromagnéticos para detectar grietas o picaduras invisibles en la pared del tubo.
• Pruebas hidrostáticas: El tubo está lleno de fluido a alta presión para garantizar que pueda soportar las presiones de los refrigerantes modernos (como R-410A o R-32).
• Inspección dimensional: Los calibradores de precisión y los medidores láser garantizan que el espesor de la pared sea uniforme, algo fundamental para mantener los índices de presión.

Parte 5: Características y beneficios clave de los tubos de cobre TP2

¿Por qué TP2 es el “favorito de la industria”? Sus beneficios van más allá de la simple conductividad.

5.1 Resistencia superior a la corrosión

El cobre TP2 forma una capa de pátina protectora natural cuando se expone a los elementos. A diferencia del acero, no se oxida. En plomería y HVAC, esto significa que el tubo no se adelgazará ni desarrollará “fugas estenopeicas” fácilmente durante una vida útil de 20 a 30 años.

5.2 Alta eficiencia térmica

Como se indica en la sección de propiedades, la conductividad térmica de TP2 es excepcional. En un intercambiador de calor, esto permite transferencia de calor más rápida en un espacio más pequeño, lo que permite el diseño de unidades de aire acondicionado compactas y de alta eficiencia.

5.3 Excelente “capacidad de unión”

Debido a que el TP2 está desoxidado con fósforo, es el cobre más fácil de usar para soldadura fuerte y soldada . Los técnicos pueden unir tubos rápidamente usando un soplete sin preocuparse de que el metal se vuelva quebradizo o que la unión falle debido a la vibración.

5.4 Ductilidad y Formabilidad

El cobre TP2 se puede doblar, expandir o “estampar” fácilmente sin maquinaria pesada especializada. Esta flexibilidad es vital para instalar líneas de refrigerante en espacios reducidos o crear serpentines de evaporador complejos.

5.5 100% Reciclabilidad

El cobre es un material "permanente". Los tubos de cobre TP2 se pueden reciclar indefinidamente sin pérdida de rendimiento. En una era de ESG (Ambiental, Social y de Gobernanza) Objetivos, el uso de cobre es una opción sostenible para las certificaciones de edificios ecológicos.

Parte 6: Aplicaciones de los tubos de cobre TP2 en todas las industrias

6.1 HVAC y refrigeración: el corazón del sistema

Este es el sector más dominante para el cobre TP2. Los refrigerantes modernos funcionan a altas presiones, lo que requiere la confiabilidad perfecta que proporciona TP2.

• Aire acondicionado y bombas de calor: Se utiliza para conectar unidades interiores y exteriores. La ductilidad de TP2 le permite abocardarse y conectarse a válvulas sin fugas.
• Refrigeración: Utilizado en cadenas de frío de supermercados y congeladores industriales. Los tubos TP2 suelen tener "ranuras internas" (agregando microaletas internas) para aumentar aún más la superficie de transferencia de calor, lo que hace que el sistema sea más eficiente energéticamente.
• Evaporadores y Condensadores: La alta conductividad térmica del tubo garantiza que el calor se intercambie rápidamente entre el refrigerante y el aire.

6.2 Fontanería y Distribución de Agua

En muchos edificios residenciales y comerciales de alta gama, el cobre TP2 es la opción preferida para los sistemas de agua debido a su longevidad y beneficios para la salud.

• Agua Potable: El cobre es naturalmente antimicrobiano e inhibe el crecimiento de bacterias como Legionella .
• Drenaje y Ventilación: Debido a que TP2 resiste la corrosión de las aguas grises y los jabones fuertes, se utiliza para sistemas de drenaje duraderos que pueden durar más de 50 años.
• Tubería de gas: Su capacidad para manejar alta presión y resistir el fuego (no combustible) lo convierte en la opción más segura para transportar gases medicinales en hospitales o gas natural en hogares.

6.3 Aplicaciones industriales y químicas

Más allá de los edificios estándar, el cobre TP2 se encarga del “trabajo pesado” en las plantas de fabricación.

• Intercambiadores de calor: Se utiliza en enfriadores de aceite, condensadores de vapor de plantas de energía y procesamiento químico.
• Tubería de proceso: TP2 es ideal para transportar fluidos que no son ácidos pero que requieren un ambiente de temperatura estable.
• Colectores Solares Térmicos: Se utiliza en los tubos “ascendentes” de los calentadores de agua solares para absorber y transferir el calor solar al tanque de almacenamiento de agua.

6.4 Aplicaciones eléctricas y de puesta a tierra

Si bien el TP2 tiene una conductividad ligeramente menor que el cobre T2 puro, su fuerza y resistencia a la corrosión superiores lo hacen útil para funciones eléctricas específicas:

• Varillas y manguitos de puesta a tierra: Se utiliza para proteger los sistemas eléctricos de rayos y sobretensiones, especialmente en ambientes de suelo donde la corrosión es un riesgo.
• Terminales y Conectores: Se utiliza en componentes eléctricos de alta resistencia donde la pieza debe soldarse o soldarse a otro componente.

Parte 7: Técnicas de unión para tubos de cobre TP2

La confiabilidad de un sistema de cobre depende en gran medida de la calidad de sus uniones. Debido a que TP2 está desoxidado, ofrece la más amplia gama de opciones de unión sin riesgo de degradación del material.

7.1 Soldadura y soldadura fuerte

Este es el método más común para los tubos TP2 en HVAC y plomería.

• Soldadura (soldadura blanda): Utilizado principalmente en plomería residencial. Se trata de metales de aportación con un punto de fusión inferior a 450°C.
• Soldadura fuerte (soldadura dura): El "estándar" para HVAC/R. Utiliza metales de aportación (a menudo a base de plata) con puntos de fusión superiores a 450°C. La resistencia del cobre TP2 a la fragilización por hidrógeno permite soldar a alta temperatura con un soplete, creando una unión que a menudo es más fuerte que el propio tubo.

7.2 Accesorios mecánicos

Para entornos donde no se permite una llama abierta (como zonas "sin antorchas" en hospitales o fábricas de alta tecnología), se utilizan opciones mecánicas:

• Ajuste a presión: Una herramienta engarza un conector en el tubo, utilizando una junta tórica interna como sello.
• Accesorios de compresión: Utiliza una tuerca y un casquillo de latón para comprimir el tubo TP2 contra el conector. Esto es común en instrumentación y líneas de gas de baja presión.

Parte 8: Ventajas y desventajas de TP2

Para tomar una decisión informada, resulta útil ver resumidos los “pros y los contras”.

Ventajas

• Soldadura segura: El alto contenido de fósforo previene las grietas durante la unión a alta temperatura.
• Eficiencia Energética: La conductividad térmica excepcional ahorra energía en aplicaciones de calefacción/refrigeración.
• Durabilidad: Alta resistencia a la corrosión general y a la incrustación interna.
• Antibacteriano: Mata naturalmente el 99,9% de las bacterias dentro de las dos horas posteriores al contacto.
• Sostenible: Totalmente reciclable y de alto valor residual.

Desventajas

• Compensación de conductividad: Su conductividad eléctrica es inferior a la del T2 (cobre puro).
• Volatilidad de costos: Como todos los productos de cobre, el precio está sujeto a las fluctuaciones del mercado mundial de productos básicos.
• Riesgo de robo: Debido a su alto valor de reciclaje, las tuberías de cobre expuestas pueden ser objeto de robo en los lugares de trabajo.

Parte 9: Mantenimiento y cuidado para la longevidad

Si bien el cobre TP2 es un material que “configura y olvídate”, seguir estos consejos garantiza que dure décadas:

1. Evite el flujo excesivo: Al soldar, utilice la cantidad mínima de fundente necesaria. El exceso de fundente que queda dentro del tubo puede provocar corrosión por picaduras localizada.
2. Soporte adecuado: Asegúrese de que los tubos estén sostenidos por colgadores recubiertos de cobre o plástico. Evite el contacto directo con acero galvanizado o hierro para evitar corrosión galvánica .
3. Velocidad del flujo: En plomería, mantenga la velocidad del agua dentro de los límites recomendados (generalmente < 1,5 m/s para agua caliente) para evitar la erosión-corrosión.
4. Limpieza: Para los intercambiadores de calor industriales, el lavado regular con agentes desincrustantes suaves mantendrá la alta tasa de transferencia térmica de las paredes del TP2.

Conclusión: El futuro de los tubos de cobre TP2

Los tubos de cobre TP2 representan el equilibrio perfecto entre metalurgia y practicidad. Al agregar fósforo para desoxidar el cobre, los ingenieros han creado un material que no solo es altamente eficiente en la transferencia de calor sino también increíblemente confiable para instalar y unir.

Ya sea en las unidades de aire acondicionado que mantienen cómodos nuestros hogares, las tuberías que suministran agua potable o los sistemas de refrigeración de la próxima generación de vehículos eléctricos, TP2 sigue siendo el material fundamental para la gestión térmica y de fluidos moderna. Al elegir un material para aplicaciones de alta presión, alta temperatura o alta eficiencia, TP2 (C12200) es el punto de referencia probado de la industria.

Parte 10: Preguntas frecuentes (FAQ)

Para finalizar el artículo, aquí tienes algunas de las preguntas más habituales respecto a los tubos de cobre TP2:

P1: ¿Se pueden utilizar los tubos de cobre TP2 para agua potable?
R: Sí. TP2 (C12200) se utiliza ampliamente en sistemas de plomería a nivel mundial. Es naturalmente antimicrobiano y cumple con los estándares de seguridad para el agua potable en la mayoría de las jurisdicciones.

P2: ¿Cuál es la principal diferencia entre TP1 y TP2?
R: La diferencia principal es la fósforo content . TP2 tiene un rango de fósforo más alto (0,013 % a 0,050 %), lo que lo hace superior para soldadura fuerte y fuerte, mientras que TP1 (0,005 % a 0,012 %) ofrece una conductividad térmica/eléctrica ligeramente mejor.

P3: ¿Por qué se prefiere TP2 a T2 para aplicaciones HVAC?
R: El cobre T2 contiene trazas de oxígeno que provocan "fragilización por hidrógeno" durante la soldadura, lo que provoca grietas. TP2 está desoxidado, lo que significa que puede soldarse repetidamente sin perder integridad estructural.

P4: ¿Son los tubos TP2 compatibles con los nuevos refrigerantes ecológicos como el R-32?
R: Sí. Los tubos sin costura TP2 están diseñados para soportar presiones operativas más altas asociadas con los refrigerantes ecológicos modernos, siempre que el espesor de la pared se especifique correctamente.

Parte 11: Resumen comparativo final (guía de selección)

Esta tabla sirve como referencia rápida para que los ingenieros elijan el grado de cobre adecuado para su proyecto específico.
